Python 與 ATAK 的通訊實戰：如何用 TCP 發送動態 CoT 標點

在開發 AI Field Scout (AI 偵查員) 系統的過程中，我們的一個核心需求是：讓 AI Agent 能即時把發現的資訊（例如：附近的便利商店、危險地形、或是沿著路徑移動的隊友）投放到使用者的 ATAK 地圖上。

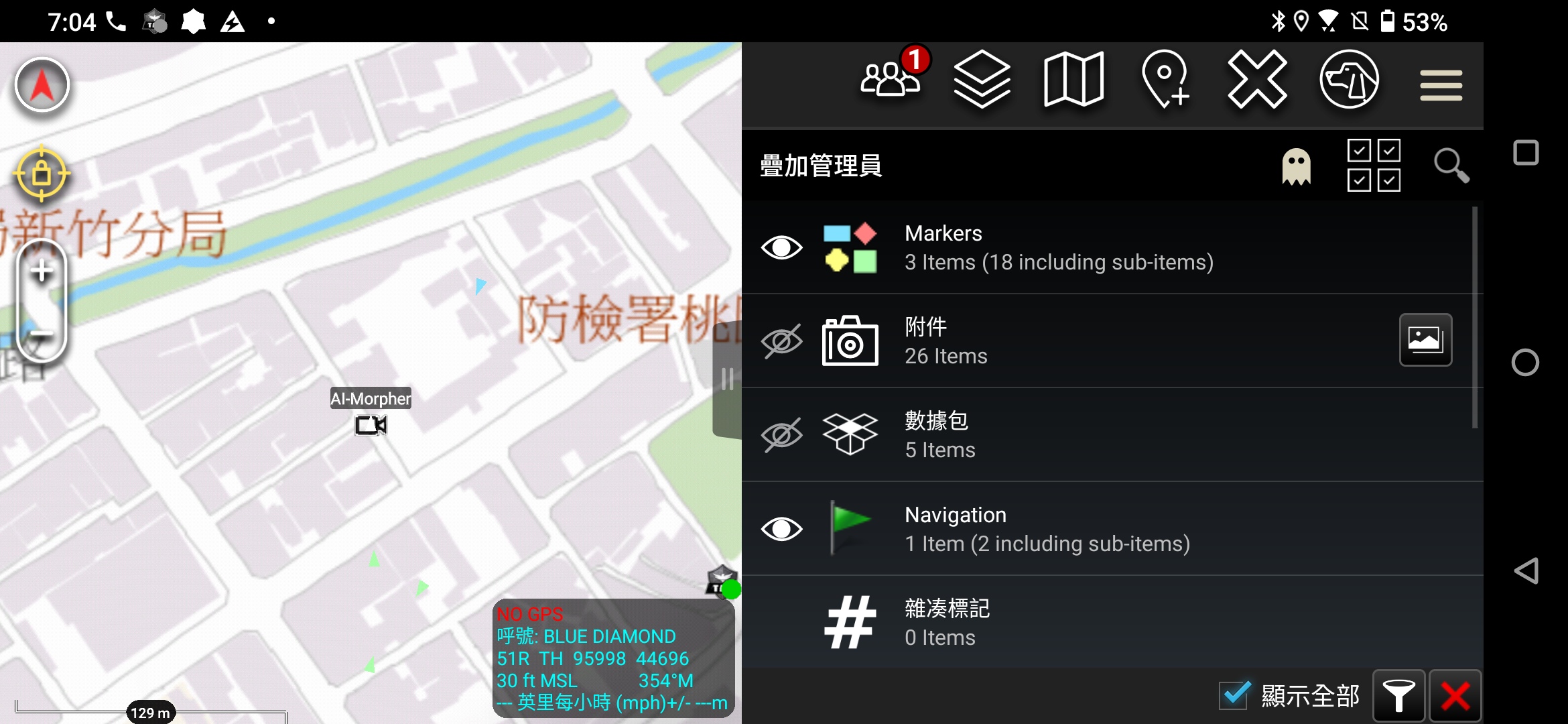

Screenshot_coticon

ATAK (Android Team Awareness Kit) 是一個非常強大的戰術地圖軟體，它使用 CoT (Cursor on Target) 這種 XML 格式來交換訊息。網路上大部分的教學都推薦使用 UDP Multicast，但在實際的開發環境（特別是 Mac 電腦連接 iPhone 熱點，或是複雜的內網環境）中，UDP 經常因為路由、防火牆或廣播限制而撞牆。

經過了一番「通訊地獄」的除錯後，我們總結出了一套最穩定的解決方案：使用 TCP 直連。

這篇筆記將分享如何用 Python 建立一個穩定的 CoT 發送器，讓你的程式碼能直接控制 ATAK 地圖上的標記。

為什麼選擇 TCP 而不是 UDP？

雖然 CoT 的原生設計大量依賴 UDP Multicast 來達到「即插即用」的群組廣播效果，但在點對點（Point-to-Point）的開發測試中，UDP 有幾個痛點：

網路不可靠：在手機熱點或某些 Wi-Fi 設定下，Multicast 封包常被丟棄或過濾。
除錯困難：UDP 是「射後不理 (Fire and Forget)」，程式碼送出去了，你完全不知道對方收到了沒。
路由黑洞：作業系統（特別是 macOS）在多重網路介面下，UDP 出站路由容易走錯路（No route to host）。

相對的，TCP (Transmission Control Protocol) 提供了一個非常明確的機制：

連線確認：連上了就是連上了，沒連上會報錯 (Connection Refused)。
ATAK 支援：ATAK 預設開啟 Port 4242 作為 TCP 監聽埠，無需額外設定。

關鍵技術點

要讓 ATAK 乖乖顯示我們送過去的點，有幾個魔鬼細節需要注意：

1. 使用 Minimal CoT (最小化 XML)

不要塞太多複雜的屬性。ATAK 對於 XML 格式很敏感。一個標準、乾淨的 CoT 封包應該長這樣：

<event version="2.0" uid="AI-Scout-01" type="a-u-G" time="..." start="..." stale="..." how="m-g">
    <point lat="24.8" lon="120.9" hae="0.0" ce="9999999" le="9999999"/>
    <detail>
        <contact callsign="My-AI-Agent"/>
        <remarks>Hello ATAK</remarks>
    </detail>
</event>

2. 資料流處理：短連線 (Short-Lived Connection)

這是我們卡關最久的地方。因為 TCP 是串流 (Stream) 協定，如果你建立一個長連線然後不斷塞 XML 進去，ATAK 有時會因為 Buffer 沒滿或沒收到結束符號，而一直「扣住」資料不處理。

最穩定的作法是採用 Connect -> Send -> Close 模式：

建立連線。
發送單一 XML。
立即斷開連線。

斷開連線的動作會強制 ATAK 處理剛剛收到的資料緩衝區，讓地圖上的點瞬間更新。

3. 小心換行符號

我們發現，如果 XML 字串末端多加了 \n (換行)，在某些情況下會導致 ATAK 解析錯誤或忽略該封包。保持 Payload 是一個純淨的 XML 字串是最保險的。

Python 程式碼實作

這是一個完整的 Python 腳本，它會模擬一個名為 AI-Morpher 的單位，在固定位置附近隨機移動，並且每 5 秒隨機變換圖示（步兵、坦克、飛機）。

import socket
import datetime
import uuid
import random
import time

# === 設定 ===
# 你的手機 IP (在 ATAK Settings -> Network Info 查看)
TARGET_IP = '172.20.10.12'
# ATAK 預設 TCP Port
PORT = 4242
# 基準座標 (例如：新竹市)
base_lat = 24.8075
base_lon = 120.9766

# CoT 類型列表 (用於測試圖示變換)
# a=Atom, f/h/n=陣營(藍/紅/綠), G/A=地面/空中
COT_TYPES = [
    "a-f-G-U-C", # 藍軍戰鬥單位 (藍色實心方塊)
    "a-h-G-U-C", # 紅軍戰鬥單位 (紅色菱形)
    "a-n-G-U-C", # 中立戰鬥單位 (綠色正方形)
    "a-f-A-M-F", # 藍軍戰鬥機 (飛機圖示)
    "a-u-G",     # 未知地面單位 (黃色草花/問號)
]

def get_iso_time(offset_seconds=0):
    """產生 CoT 需要的 ISO 8601 時間格式"""
    now = datetime.datetime.now(datetime.timezone.utc) + datetime.timedelta(seconds=offset_seconds)
    # ATAK 對時間格式很嚴格，需為 YYYY-MM-DDTHH:MM:SS.mmmZ
    return now.strftime('%Y-%m-%dT%H:%M:%S.%f')[:-3] + 'Z'

def generate_cot_xml(seq_num):
    # 固定 UID：這一點非常重要！
    # 只要 UID 相同，ATAK 就會認為是「同一個物件」在移動或更新狀態。
    uid = "AI-Scout-Demo-01"

    t_now = get_iso_time()
    t_stale = get_iso_time(120) # 2分鐘後過期

    # 隨機挑選一個圖示類型
    cot_type = random.choice(COT_TYPES)

    # 隨機產生微小位移 (約 100m 範圍)
    offset_lat = random.uniform(-0.001, 0.001)
    offset_lon = random.uniform(-0.001, 0.001)

    current_lat = base_lat + offset_lat
    current_lon = base_lon + offset_lon

    # 建構 XML (注意：結尾不要加 \n)
    xml = f'''<event version="2.0" uid="{uid}" type="{cot_type}" time="{t_now}" start="{t_now}" stale="{t_stale}" how="m-g">
    <point lat="{current_lat}" lon="{current_lon}" hae="0.0" ce="9999999" le="9999999"/>
    <detail>
        <contact callsign="AI-Morpher"/>
        <remarks>Type: {cot_type} | Seq: {seq_num}</remarks>
    </detail>
</event>'''
    return xml.encode('utf-8')

def send_tcp_packet(seq):
    print(f"[{seq}] Connecting to {TARGET_IP}:{PORT}...")
    sock = socket.socket(socket.AF_INET, socket.SOCK_STREAM)
    sock.settimeout(3.0) # 設定連線超時

    try:
        sock.connect((TARGET_IP, PORT))
        print(f"   >> Connected!")

        xml_data = generate_cot_xml(seq)
        sock.sendall(xml_data)
        print(f"   >> Sent: {len(xml_data)} bytes")

        # 關鍵：發送完馬上關閉，強制對方處理
        sock.close()
        print(f"   >> Closed")

    except ConnectionRefusedError:
        print("!! Connection Refused: 請確認 ATAK 是否開啟，且手機IP正確。")
    except Exception as e:
        print(f"!! Error: {e}")

if __name__ == '__main__':
    seq = 1
    print("開始發送動態 CoT 訊號... (按 Ctrl+C 停止)")
    while True:
        send_tcp_packet(seq)
        seq += 1
        # 每 3 秒更新一次位置
        time.sleep(3)

成果與應用

執行上述腳本後，你應該會在 ATAK 地圖上看到一個點：

位置跳動：證明 AI 可以控制實體的移動。
圖示變換：證明 AI 可以改變實體的屬性（例如從「未知」變成「敵軍」）。
Callsign：點擊圖示可以看到我們設定的 AI-Morpher。

這為我們的「WalkGIS AI 探路者」奠定了通訊基礎。接下來，我們只要將「隨機座標」替換成「Google Places API 查到的真實座標」，就能實現 「嘿 Siri，幫我標記附近的廁所」 這樣強大的戰術功能了。

AI 協作聲明：本文內容由筆者與 AI 助手 Antigravity 共同撰寫。從最初的 UDP 撞牆期，到最後歸納出 TCP 短連線的最佳實踐，AI 協助進行了大量的協議分析與除錯建議。程式碼範例經過實機驗證。
